Лабораторная установка «Изучение электростатического поля»
Описание товара
Лабораторная установка «Изучение электростатического поля» предназначена для постановки экспериментального опыта по изучению электростатического поля методом моделирования с помощью электролитической ванны. Данный модуль позволяет проводить исследования распределения потенциала в плоскости электролита с последующим построением эквипотенциальных линий и силовых линий поля. Все элементы модуля конструктивно выполнены в одном блоке.

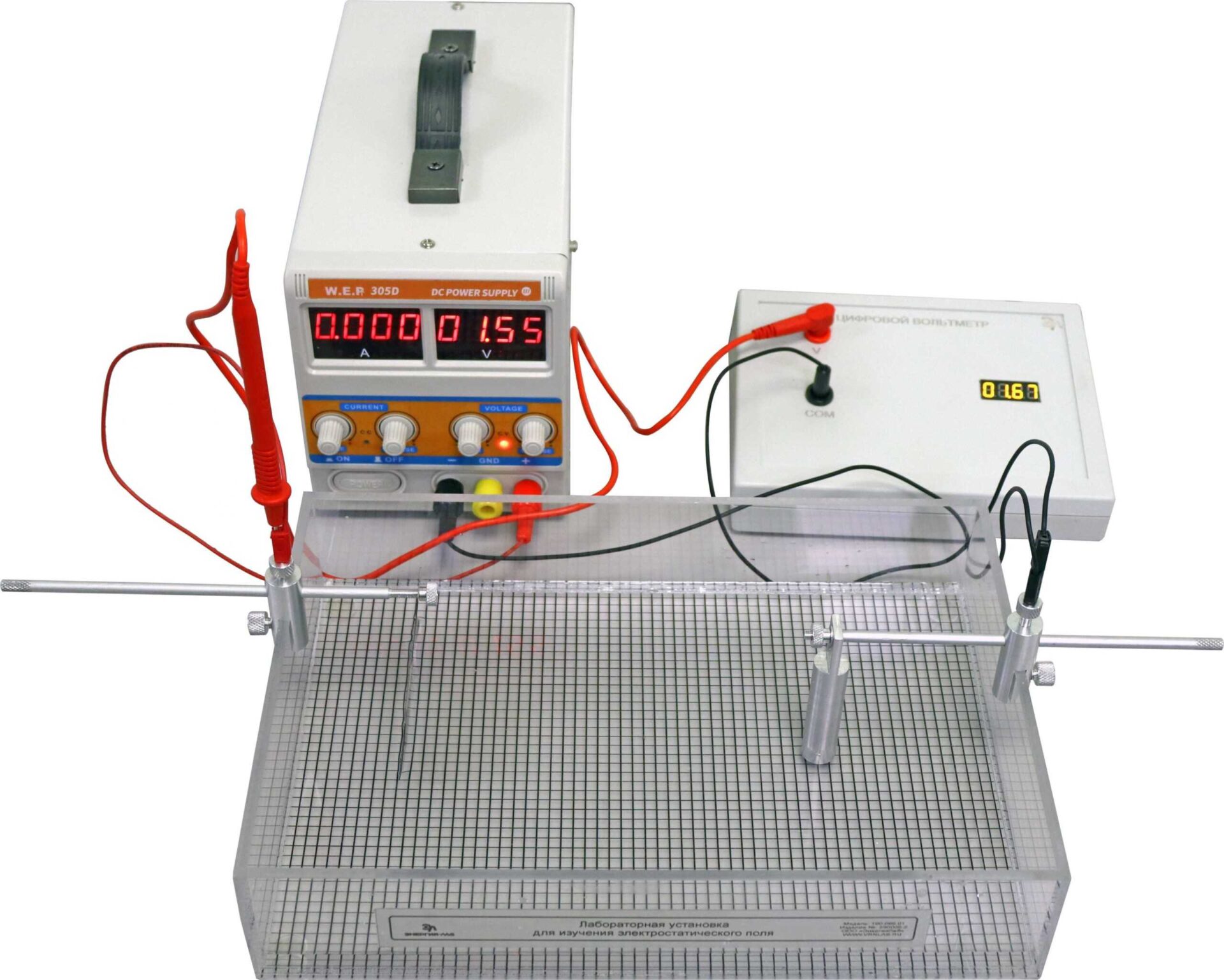

Экспериментальная установка представляет собой плоскую ванночку, наполняемую водой, с координатной сеткой на дне.
В ванночку устанавливаются два электрода, на которые подается постоянное напряжение от специального стабилизированного источника питания. Электроды являются сменными и позволяют моделировать электрическое поле, возникающее при различных конфигурациях анода и катода (цилиндр - цилиндр; плоский - цилиндр; плоский - плоский).
Для измерения потенциала точки поля предусмотрен измерительный зонд, сигнал с которого подается на цифровой вольтметр.
Управление и питание установки осуществляется с помощью стабилизированного блока питания.
В состав лабораторной установки входит:
- Стабилизированный блок питания
- Модуль измерения (цифровой вольтметр с высоким входным сопротивлением)
- Электролитическая пластмассовая ванночка
Лабораторные работы
- Исследование электростатического поля
Комплект поставки
- Лабораторная установка «Изучение электростатического поля»
- Учебный видеоролик
- Методические рекомендации
- Паспорт
Технические характеристики
Напряжение питания 220 В
Напряжение катод-анод обкладок постоянное, 6 В
Условия эксплуатации, Температура в диапазоне 15-40°C при нормальном атмосферном давлении.
